APLXC860粉尘低温隔爆型限位开关

a、海拔不超过2000m:
b、环境温度:-20℃~60℃:
c、周围空气相对湿度不大于90%(+25℃时):
d、无剧烈震动和冲击的地方;
e、无腐蚀性介质存在的现场;
f、工厂用含有IIA~ⅡC,T1~T6组的爆炸性气体环境中或蒸汽的1区或2区场所。
联系购买
分享到:

产品特点主要用途及适用范围

       APLXC型隔爆型限位开关(以下简称限位开关)设有单路输出和双路输出两种控制形式,采用韩国生产的微动开关,具有良好的技术性能品质和较高的控制精度。产品外壳采用防爆标志为ExdⅡCT6 Gb等级的隔爆型结构设计,壳体材料为压铸铝合金,符合GB3836.2-2010标准。外型设计紧凑坚固、结构简单、调整方便、易于安装、造型美观且具有位置显示功能。

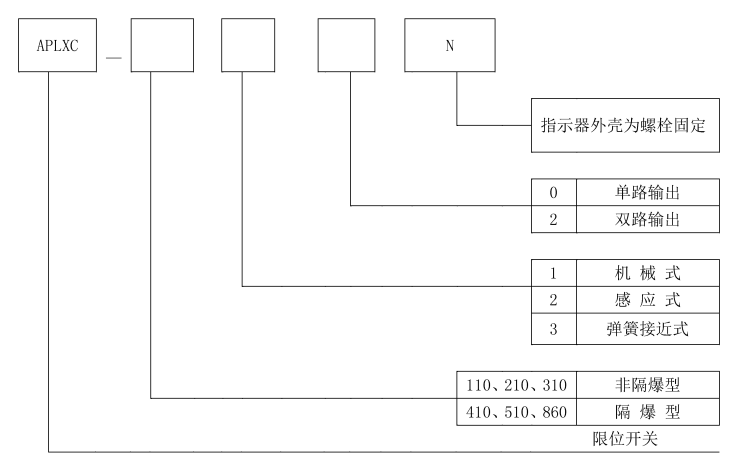

型号的组成及其代表意义

         注:APLXC860位企业型号,APLXC510,APLXC410为行业通用型号。

结构特征与工作原理

      限位开关分为直行程和角行程两种,输出形式为单路输出和双路输出,开关采用微动开关。角行程限位开关的出轴,随角行程执行器的输出轴旋转。在轴上安装两对齿轮一一凸轮(带有内齿的凸轮与齿轮配合),两个凸轮之间靠弹簧支撑,凸轮触动微动开关来实现开、闭位置。调整时,分别按下或提起凸轮使其至合适位置时,靠弹簧复位。

      直行程限位开关是在角行程限位开关的基础上,外加杠杆及杠杆轴来实现的,是以执行机构的反馈装置,带动阀位传送器的杠杆轴,按行程的大小确定开、闭位置。然后按角行程限位开关调整过程进行调整。


技术参数


型 号

APLXC-100□□N

APLXC-210□□N

APLXC-310□□N

APLXC-410□□N

APLXC-510□□N

APLXC-860□□N


标准

选项

标准

选项

标准

选项

标准

选项

标准

选项

标准

选项



外壳 防护 等级




IP54





IP54





IP54





IP67





IP67





IP67



防爆 类型

__

__

__



Exd Ⅱ BT6 Gb



Exd Ⅱ BT6 Gb



Exd Ⅱ BT6 Gb

温度

-20+60℃



接线 端⼝



2X1/

2NPT

PT1/2 PF1/2 M20 PG13.5



2X1/

2NPT

PT1/2 PF1/2 M20 PG13.5



2X1/

2NPT

PT1/2 PF1/2 M20 PG13.5



2X3/

4NPT



PT3/4 PF3/4





2X3/4N PT



PT3/4 PF3/4



2X3/

4NPT



PT3/4 PF3/4

接线 端⼦

8

9~24

8

9~24

8

9~24

8

9~24

8

9~24

8

9~24



位置 指示

0

~90

0~

180°

0~

90°

0~

180°

0

~90

0~

180°

0~

90°

0~

180°

0~

90°

0~

180°

0~

90°

0~

180°


开-⻩;关-红

微动 开关

机械式

机械式



机械式、感应式、弹簧接近式

IK ohm 0~5Kohm,0~10Kohm

电位 计

__

__


电流 反馈

__

__

4~20mA(20~4mA)


APLXC系列隔爆型限位开关主要参数

安装支架: 30×80或30×130执行器输出轴高20或30,可定做安装支架。

1按微动开关类型分:

a)机械式; AC: 250V 3A, 125V 5A DC: 250V 0.2A,125V 0.4A, 30V 4A。

b)感应式; 8-12-24V

c)弹接近式; AC: 125或250V 10A ,480V 2A。


安装、调整

1、安装方法及注意事项;

限位开关通过标准支架与执行器连接,安装时需根据执行器突出轴的高度选择相应标准支架。首先将支架固定在执行器上,然后把限位开关的突出轴与执行器突出轴对接后装在支架上保证执行器突出轴与限位开关突出轴对接严密即可。

2、调整方法

限位开关显示位置调节只需调整定位齿轮上的凸轮位置与阀门要求显示的开关位置相一致即可。限位开关与执行器连接安装后需要进行调试检验,观察限位开关显示位置是否符合要求,如不符合则重新调节凸轮位置。


使用、操作

1、使用前的准备和检查:

使用前应检查应检查内外接地线是否连接,所有紧固件是否连接紧密。限位开关应配用采用填料密封的电缆引入装置,该引入装置应有防爆合格证。

2、用前和使用中的安全及安全防护、安全标志及说明:

见1中的使用环境、工作条件及防爆性能。

故障分析与排除

限位开关出现故障时首先切断电源,然后依次检查电路、凸轮位置和微动开关,


保养、维修

1、限位开关日常使用中不需保养,部件安照下表中要求进行更换。
