XCGSCN 11N1粉尘低温隔爆型限位开关

栏目:技术文章 发布时间:2023-09-22
在具有爆炸性气体的环境使用时,电源接线一定要用取得防爆认证的电缆和接头进行连接。
打开XCGSCN外盖前一定要切断电源。
为了维修产品打开XCGSCN外盖时,首先要切断电源后过30秒之后再打开外壳。
2个电源接口中,不使用的接口要用通过防爆认证的接头完全密封。
接线时要注意正负极接反。
接线时要避免因用力过大表皮脱落。
根据现场和防爆规定要正确接地。



选型代码

XCGSCN A B C D E F A

A.防爆型式   0:普通型   1:隔爆型   2:低温型    3:粉尘低温隔爆型

B.机械开关    1:机械开关(2 x SPDT)     2:感应开关     C. 位置变送(仅对2开关)

N:无     0:4-20mA输出信号     1:20-4mA输出信号

D.电缆接口      1:2-NPT1/2     2:2xM20x1.5

E.控制方式(仅对带电磁阀)
N:无

S:单电控

D:双电控

F.电源电压(仅对带电磁阀)   1:220VAC     2 24VAC

例:XCGSCN 11N1 限位开关隔爆型机械开关接口2-NPT1/2

XCGSCN 11NS2 一体化限位开关隔爆型机械开关单电控24VAC接口NPT1/2


主要参数

开关形式

Mechanical Switch (2*SPDT)

Inductive Proximity Sensor


Omron

P+F





额定电压

AC

250V 3A

125V 5A

250V 10.1A

125V 10.1A





DC

250V 0.2A

125V 0.4A

30V  4A

250V 0.2A

125V 0.4A

30V  4A



5-60V 4-100mA



8-25V

接线柱

8 Point

8 Point

防护等级

Ex d IIC T6 Gb Ex Td A21 IP67 T80℃

环境温度

-20℃+60℃ -40°C~+60°C

电源接⼝

2-1/2 (NPT, PT, PF), M20x1.5

⽀架规格

NAMUR VDI/VDE 3845, ISO 5211

材质

压铸铝

重量

1.6KG

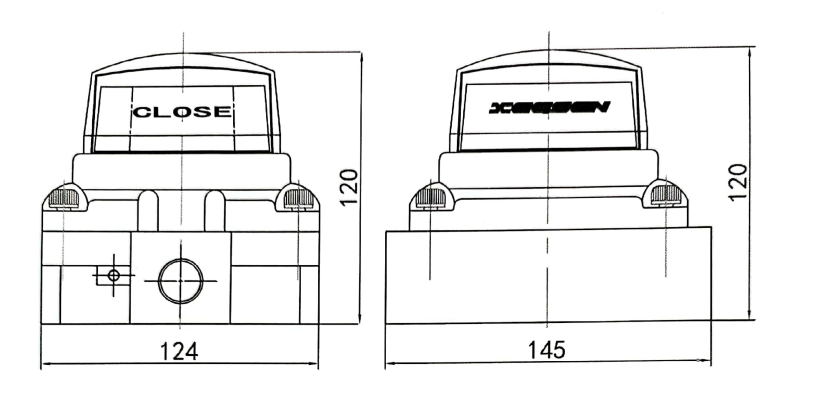

外形尺寸


安装方法

把支架固定到产品下方。

把产品主轴插入到执行机构轴的凹槽内,再把支架固定到执行机构上。
